一,、絕對值角度編碼方案應用現狀分析

在自動化以及機器人領域,，特別是人形和犬形機器人關節模組的應用場景,，市場上現有的部分絕對值角度編碼方案面臨如下問題：

·電感式離軸編碼器：尺寸大,，安裝精度高,，成本高,。

·雙碼道磁環編碼器：直徑大,，安裝精度高,，成本高。

·光學編碼器：抗震動,，抗環境污染能力較差,。

·單對極磁環&角度芯片：抗軸向、徑向抖動,、抗電磁干擾能力較差,。

針對現有的應用方案問題點，多維科技對單對極磁環離軸編碼器方案進行了全面升級,，進一步優化了產品方案和提高了客戶的易用性,，并在方案的應用成本上取得了一定的優勢。

二,、多維科技單對極磁環離軸編碼器方案

方案亮點

多維科技的單對極磁環離軸編碼方案如圖 1,，采用 4 顆 TMR2615 線性芯片檢測磁環旋轉信號，輸出正余弦電壓信號,，TMR2615 線性芯片輸出信號相互補償,，通過 MDT3259 信號調理后，輸出數字角度信號,。

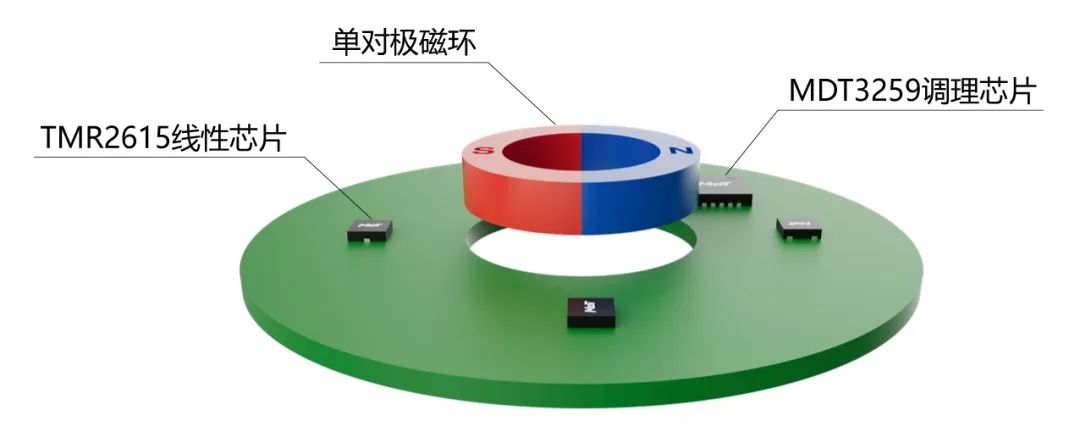

圖1 單對極磁環離軸編碼方案示意圖

方案優點

1,、方案采用 4 顆 TMR2615 線性芯片協同補償，抑制軸向和徑向抖動誤差,。

2,、4 顆 TMR2615 線性芯片協同補償，再加上 MDT3259 對信號的自校準能力,，使該方案對安裝的要求降低,。

1） 釹鐵硼磁環尺寸要求：

磁環內徑 8mm，磁環外徑 12mm,，磁環厚度 2.5mm，單對極徑向充磁,，如圖 2 所示：

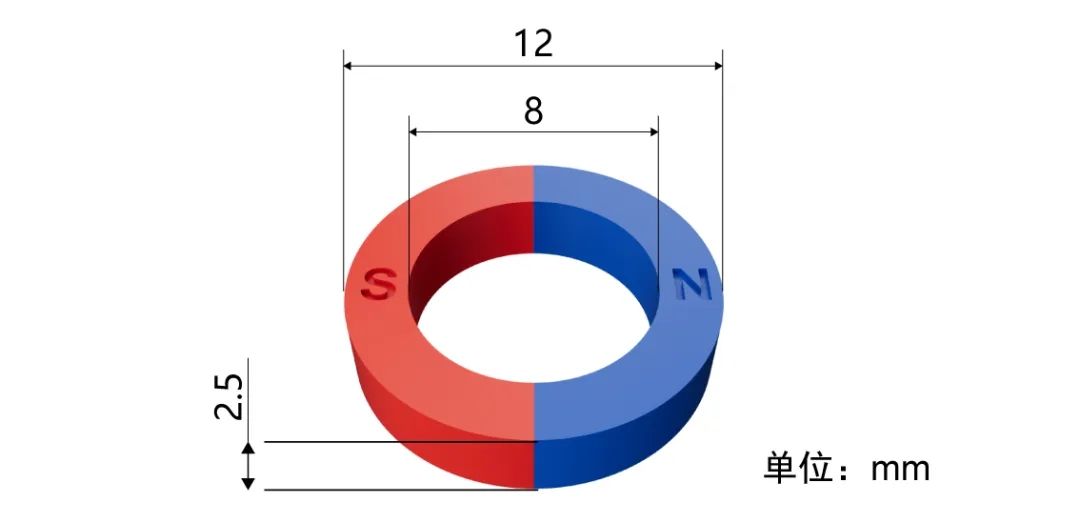

圖2 釹鐵硼單對極磁環尺寸要求

2）4 顆 TMR2615 線性芯片的安裝要求：

·芯片與磁環垂直間距 2.5mm ~ 3.5mm

·芯片中心間距 20mm ~ 22mm

·4 顆 TMR2615 芯片圍繞磁環 90° 相位差擺放

單對極磁環離軸編碼方案芯片的安裝要求遠低于電感式離軸編碼器,，雙碼道磁編碼器方案的安裝要求,。具體安裝尺寸如圖 3 所示：

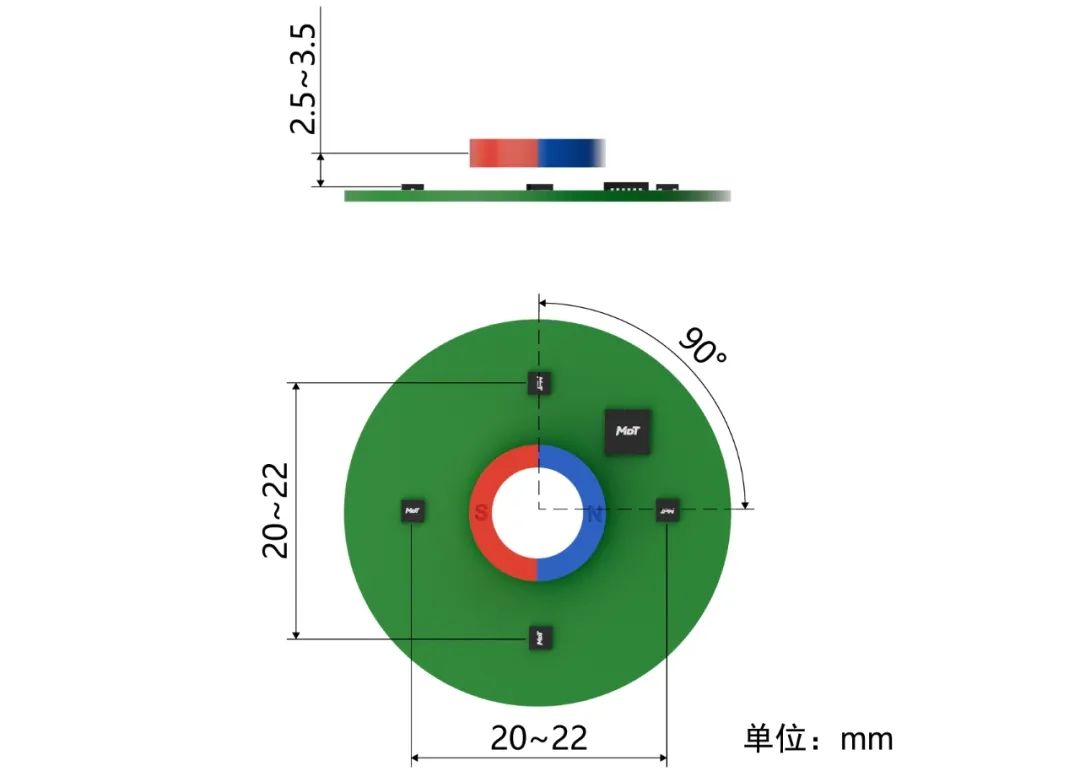

圖3 單對極磁環離軸編碼方案芯片安裝尺寸圖

3、根據磁環大小,，再通過磁仿真給出 TMR2615 的排布推薦,，可兼容各種尺寸的編碼器產品需求，且尺寸小巧,，布局簡單,。

4、此方案的 BOM 僅需 1 個單對極磁環,，4 顆 TMR2615 線性芯片和 1 顆 MDT3259 調理芯片,，方案應用的成本較低，對標市場現有的應用方案,，性價比優勢顯著,。

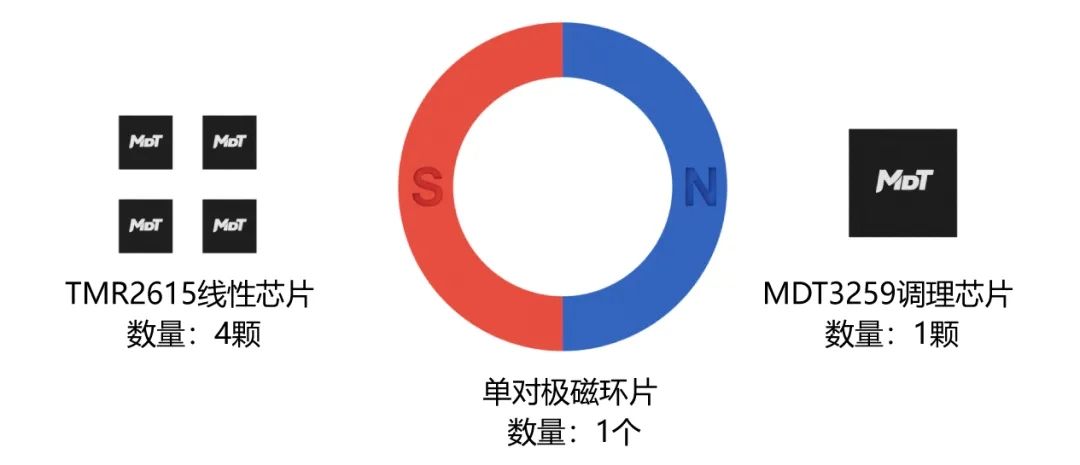

圖4 單對極磁環離軸編碼方案 BOM

三、多維科技單對極磁環離軸編碼器方案核心組件

TMR 芯片 + 調理芯片強強聯合

1,、TMR2615 線性傳感器芯片特性

·采用隧道磁阻 (TMR) 技術,，線性范圍大、信噪比高,。

·低壓 (1.8V~5.5V) 低功耗設計,。

·輸出信號與磁場強度成線性比例，靈敏度可根據磁環編程,。

·芯片封裝尺寸小,，靈活布局。

可選用封裝為 DFN3L (2 mm × 2 mm × 0.55 mm) 的 TMR2615D 線性芯片或封裝為 DFN3L (1.6 mm × 1.6 mm × 0.5 mm) 的 TMR2615F 線性芯片,。

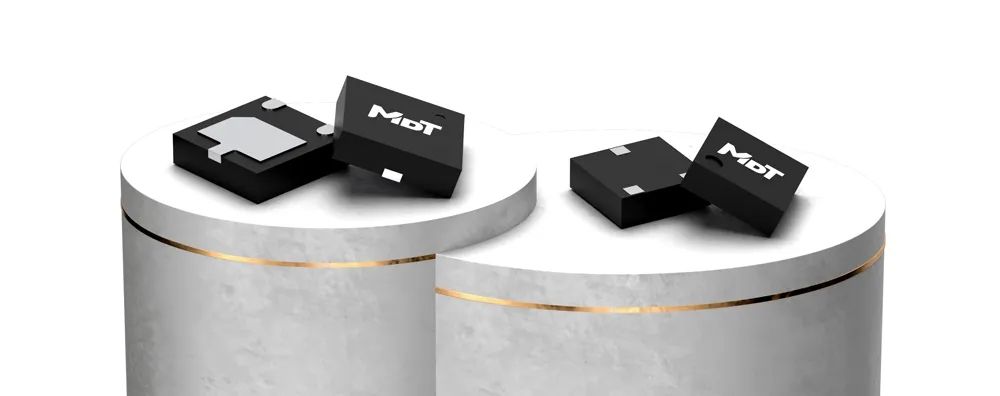

圖5 TMR2615D (左) TMR2615F (右)

2,、MDT3259調理芯片

1）正余弦信號角度處理

·絕對角度輸出：23 位高分辨率 SPI 信號。

·增量編碼輸出：ABZ 相脈沖可編程（1~4096 個/圈）,，支持伺服閉環控制,。

·換向與 PWM：輸出 1~32 極對 UVW 信號、12 位 PWM 信號 (頻率 4 檔可調),。

2）智能校準

·內置 EEPROM 存儲配置參數,，支持多次擦寫。

·自校準模式補償安裝誤差,，降低人工調試成本,。

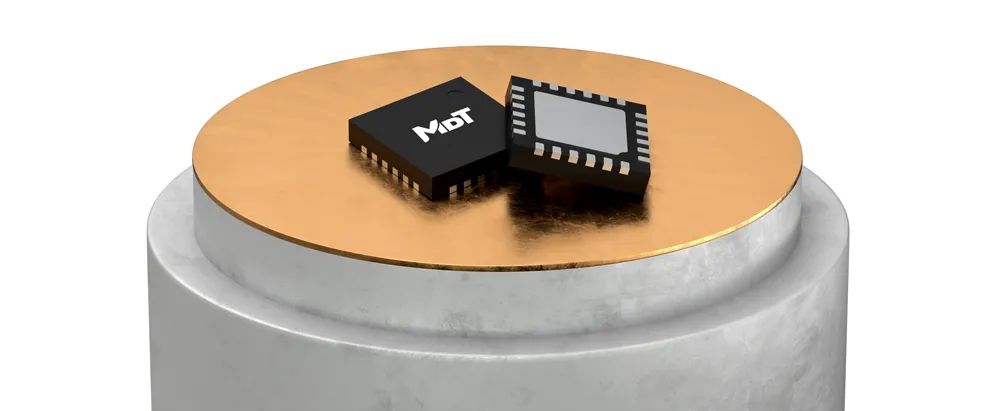

圖6 MDT3259 調理芯片

四、MDT3259 調理芯片校準流程

一鍵式操作,，省時省力

多維科技 MDT3259 調理芯片可實現 4 路正余弦信號的校準,，該方案絕對角度精度<0.1°。通過配套的上位機軟件,，MDT3259 調理芯片可實現全自動校準：

1）連接設備,，啟動校準模式,。

2）勻速旋轉磁環 (轉速 300RPM 以上)，系統自動采集信號并補償非線性誤差,。

3）生成配置文件并燒錄至 EEPROM,，全程僅需 30 秒。

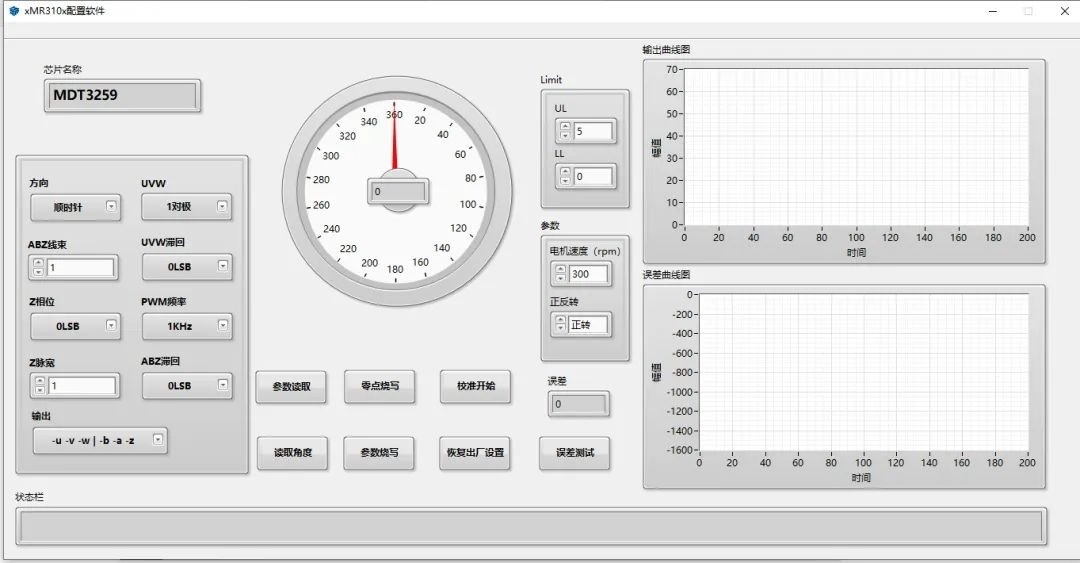

圖7 MDT3259 調理芯片校準軟件界面

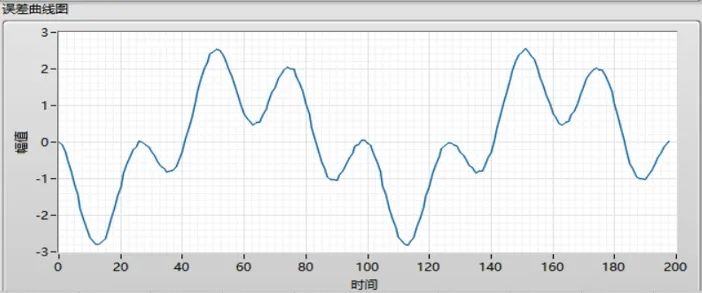

圖8 MDT3259 調理芯片校準前角度誤差±3°

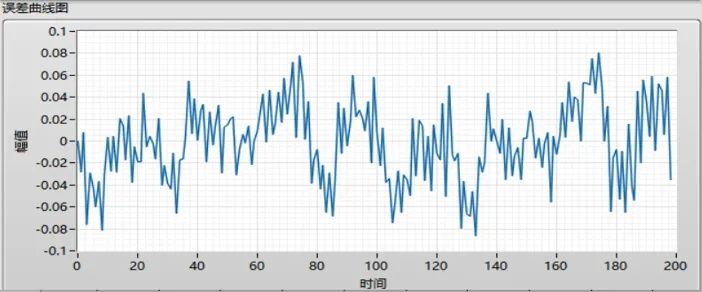

圖9 MDT3259 調理芯片校準后角度誤差0.08°

多維科技可以提供完整的單對極磁環離軸編碼器方案,，如需詳細方案和技術支持,，請聯系我們。

江蘇多維科技傾力打造的磁傳感器晶圓 IDM 模式制造平臺,，經過十多年不斷地累積,，高度整合了供應鏈資源，在滿足客戶的批量采購需求的同時,，最大程度地保障供應產品的質量一致性及穩定性,。多維科技為滿足客戶多元化的定制需要，將努力提供更多,、更好的優質磁傳感器芯片產品,。
