產品概述 | |

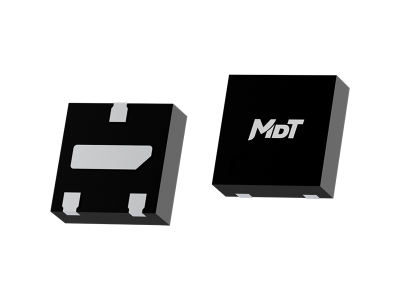

TMR3365 是多維科技推出的一款非接觸式、高速,、高精度磁編碼器芯片，通過感應芯片上方磁鐵的旋轉，采集磁場信號并計算旋轉角度。芯片內部集成了隧道磁阻傳感器 (TMR) 及信號處理 ASIC,，提供豐富的工作參數配置、多種輸出接口供客戶選擇,。 TMR3365 支持模擬,、PWM、SENT ( 支持增強型 ) 三種輸出模式,，當磁場在 200 Gs ~ 800 Gs 范圍變化時,，可達到較好的絕對位置角度檢測效果。芯片內置自診斷功能及報警機制,，提供安全保障,。 TMR3365 內置 5 點 / 17 點非線性校準功能且操作簡單,，方便客戶自行補償由結構安裝帶來的非線性誤差,，并且支持角度測量范圍可編程功能，滿足客戶需求,。芯片支持單線通訊協議 (OWI),。TMR3365 采用 SOP8 封裝。 |  SOP8 |
產品特性 | |
 隧道磁阻 (TMR) 技術 | 工作電壓：4.5 V ~ 18 V |
| 工作電流：10 mA | 支持引腳電壓反接保護 |
| 支持單線通訊協議 (OWI) | 輸出模式：SENT / PWM / Analog |
| 線性編程模式：5 點分段標定,，17 點分段標定 | 可編程角度測量范圍 |
| 內置自診斷及報警機制 | 內置 EEPROM,，可擦寫次數 >1 萬次 |
| 工作溫度范圍：-40 °C ~ 160 °C | 優越的抗環境磁場性能 |
| 符合面向汽車的 AEC-Q100 標準 | 符合 RoHS & REACH |
典型應用 | |
| 絕對值旋轉位置傳感器 | 方向盤角度傳感器 |
| 節氣門位置傳感器 | 行駛高度位置傳感器 |
| 浮式液位傳感器 | 非接觸式電位器 |
