產品概述 | |

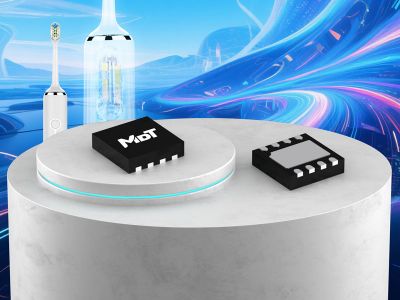

TMR3617 芯片是多維科技推出的一款低壓、低功耗,、高輸出幅值的 TMR 可編程模擬輸出角度傳感器芯片,。 芯片內部集成了隧道磁阻傳感器 (TMR)、低噪聲可編程運算放大器調理電路,，使用內置的專用信號調理電路,，對隧道磁電阻 (TMR) 原始信號的零點偏移 (Offset)、放大倍數 (Gain) 等參數進行調整和燒錄,，輸出經校正過后并隨著外加磁場角度變化的 Sin/Cos 電壓信號,，該信號的周期和相位如下圖所示。該芯片可廣泛應用于各種位置檢測應用場景,，支持客戶對低電壓,、高分辨率、高信噪比等性能的需求,。 該芯片采用 DFN8L (3.0 mm × 3.0 mm× 0.75 mm) 封裝,。 |  DFN8L |
產品特性 | |
 隧道磁阻 (TMR) 技術 | 供電電壓 2.4 V ~ 5.0 V |
| VOUT Max = 95%VDD | 靜態功耗 < 300 μA |
| 運算放大倍數：4~11.75X (Step=0.25) | 輸出失調校準范圍 -15mV ~+15mV |
| 低噪聲、低功耗 | 符合 RoHS & REACH |
典型應用 | |
| 高精度搖桿 | 電動牙刷 |
| 角度位移檢測 | |
